上野東京ライン工事観察まとめ~秋葉原駅~

観察を始めた2012年7月から2014年7月まで、上野東京ライン工事を振り返ってみました。

上野東京ライン 工事観察まとめ 御徒町駅 / 秋葉原駅

2012年

まだ線路工事は行われず、専ら高架橋の建設が行われました。営業中の新幹線線路の直上に、夜間の僅かな保守間合いを縫って高架橋を新設するという難工事でしたが、年内に終わった模様です。

御徒町方からホーム中央にかけては、工事に伴う騒音軽減のためか既設高架橋を再利用しています。しかし、老朽化のためコンクリートの底面が沈下して梁(あるいは配管?)のある場所だけ盛り上がった状態であり、新たに線路が建設される高架橋としては不安を感じざるを得ませんでした。

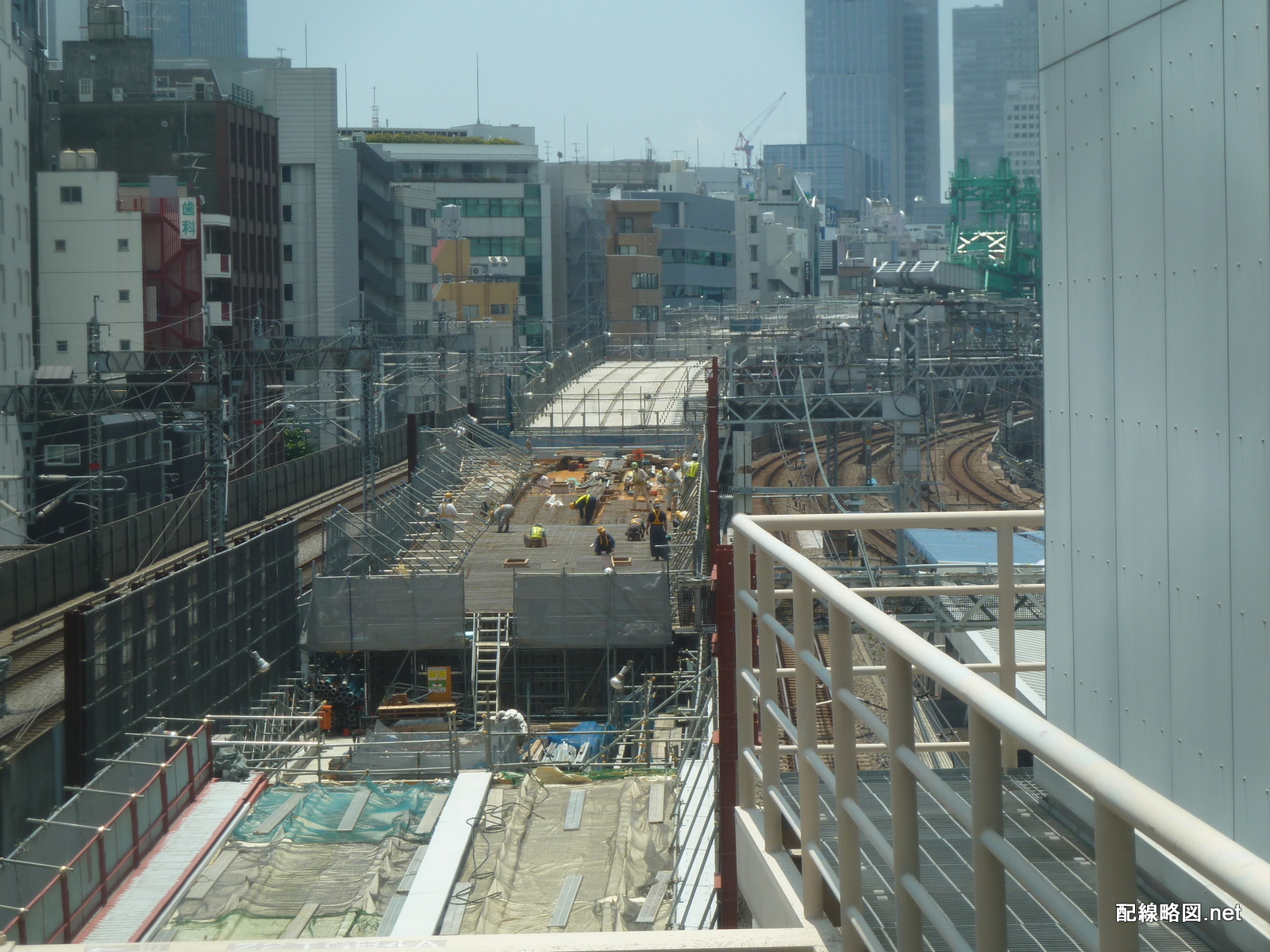

上野東京ライン工事 秋葉原駅2012年7月

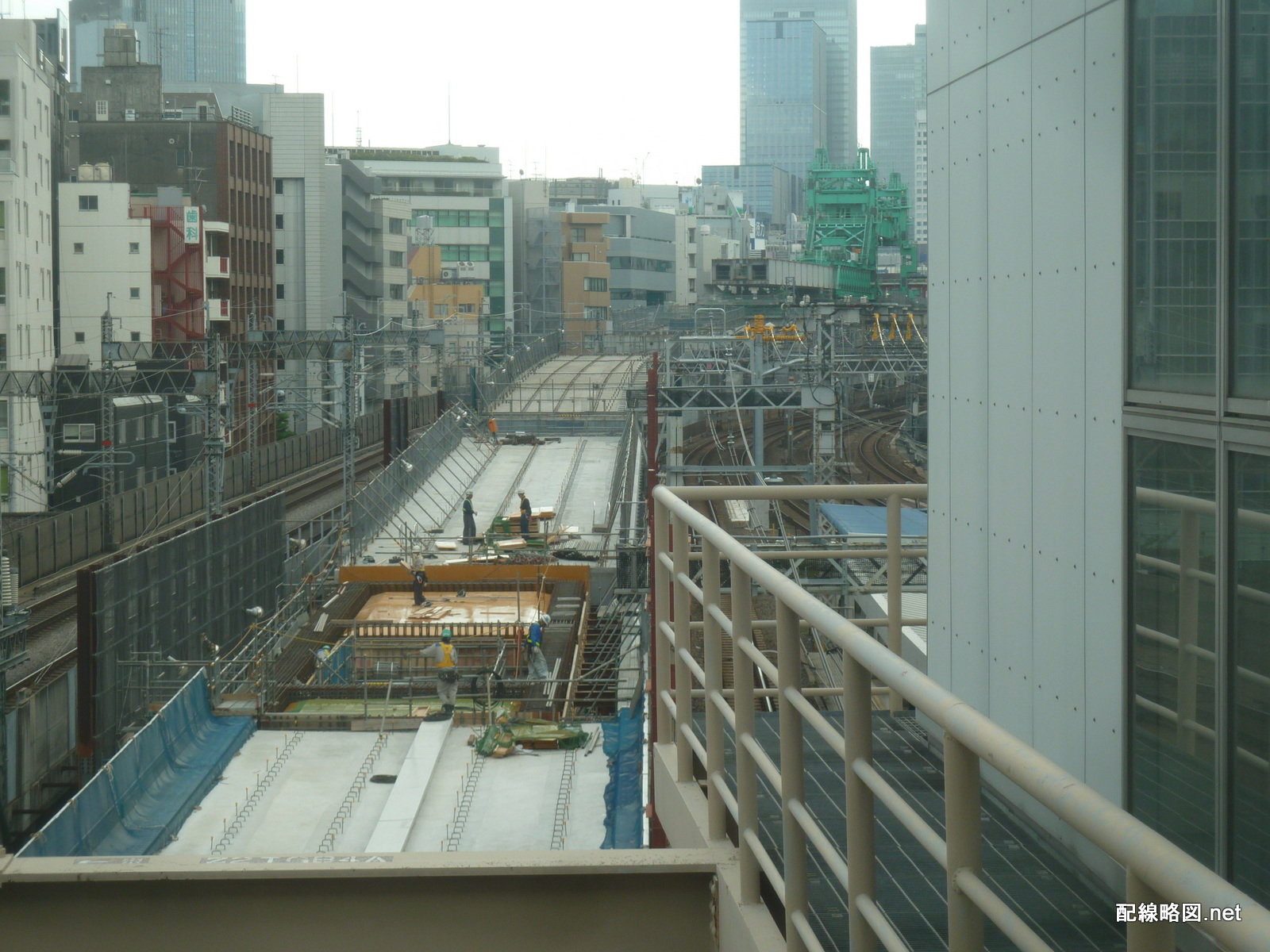

7月 神田方

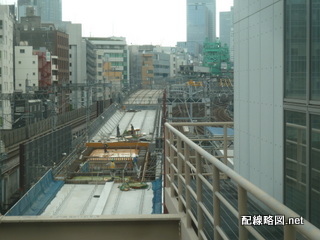

上野東京ライン工事 秋葉原駅2012年10月
10月 神田方

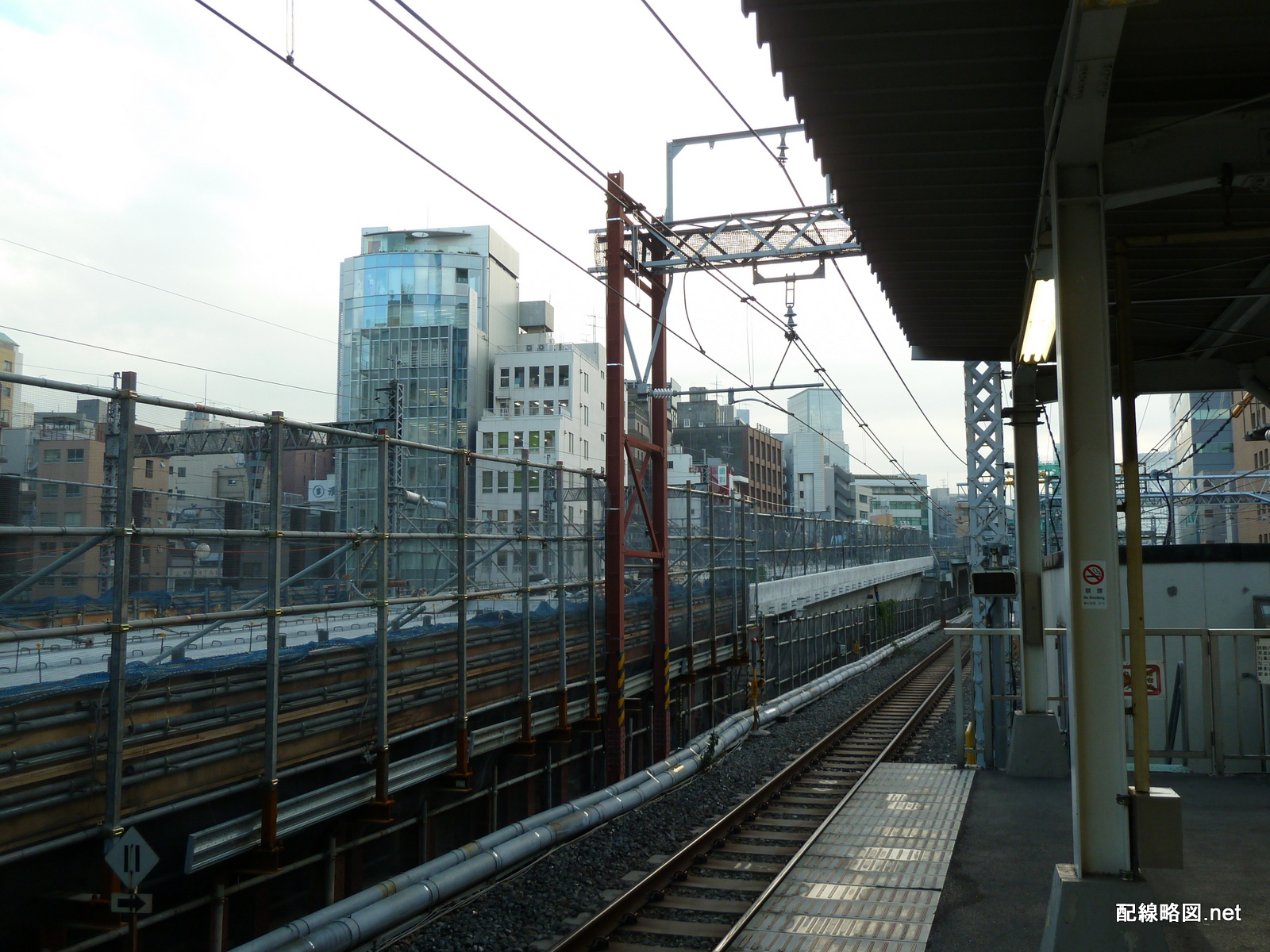

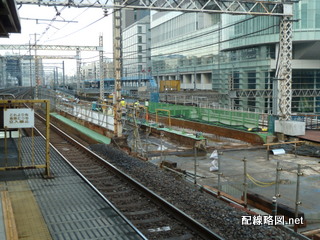

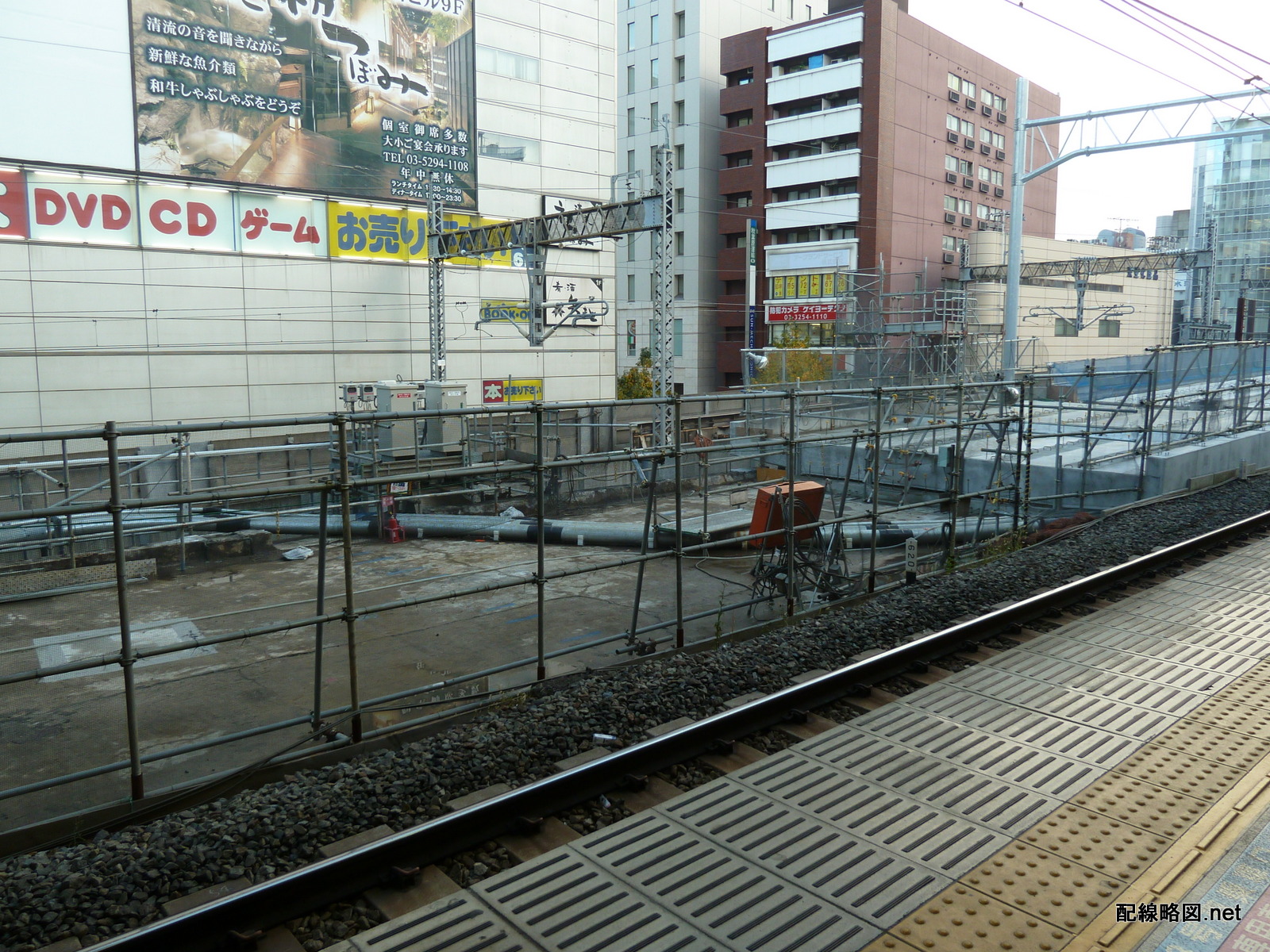

上野東京ライン工事 秋葉原駅2012年12月
12月 御徒町方

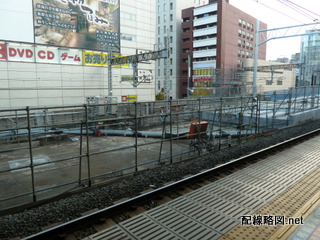

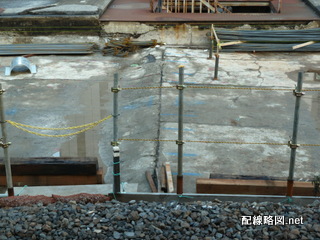

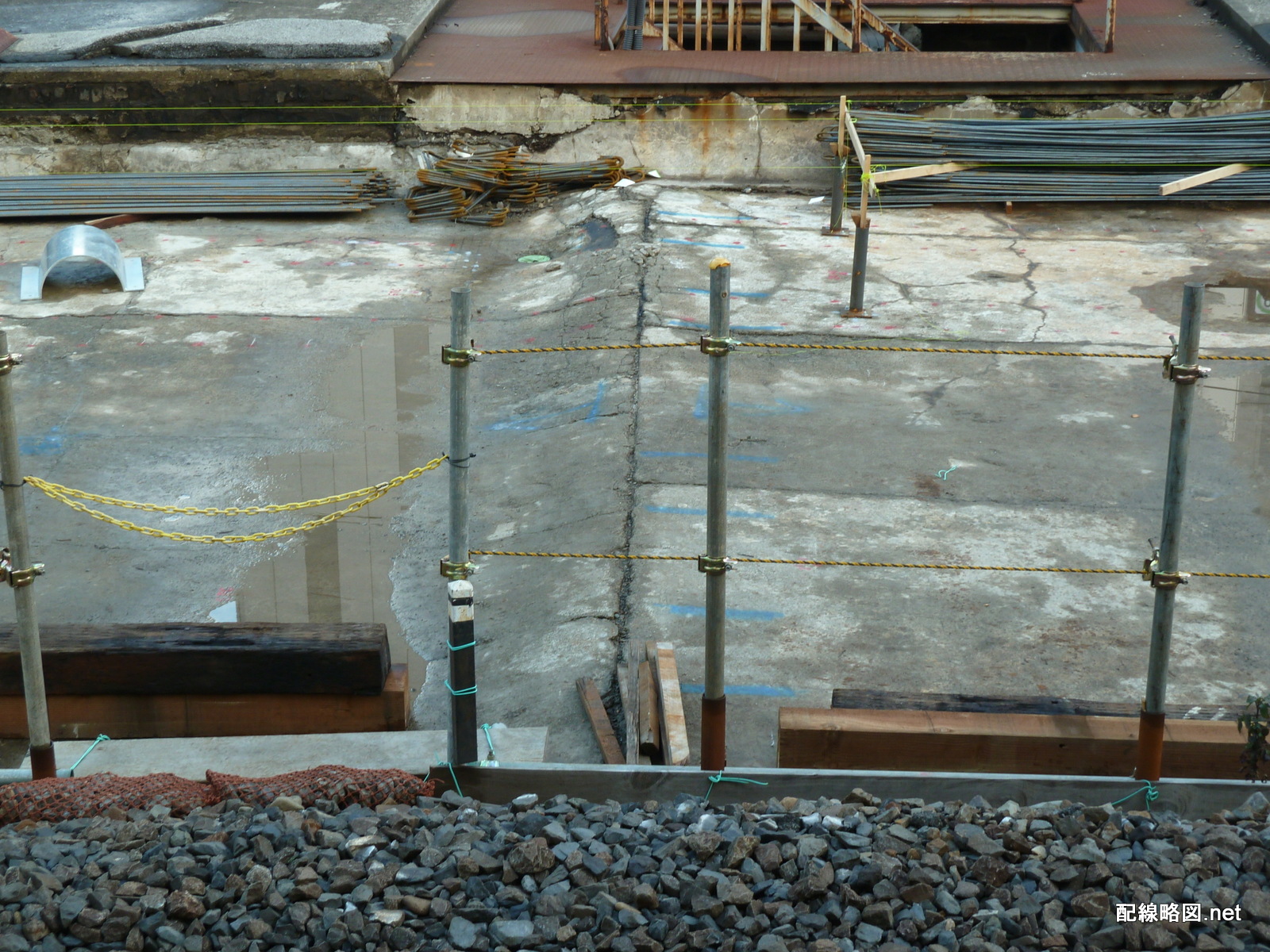

上野東京ライン工事 秋葉原駅2012年12月

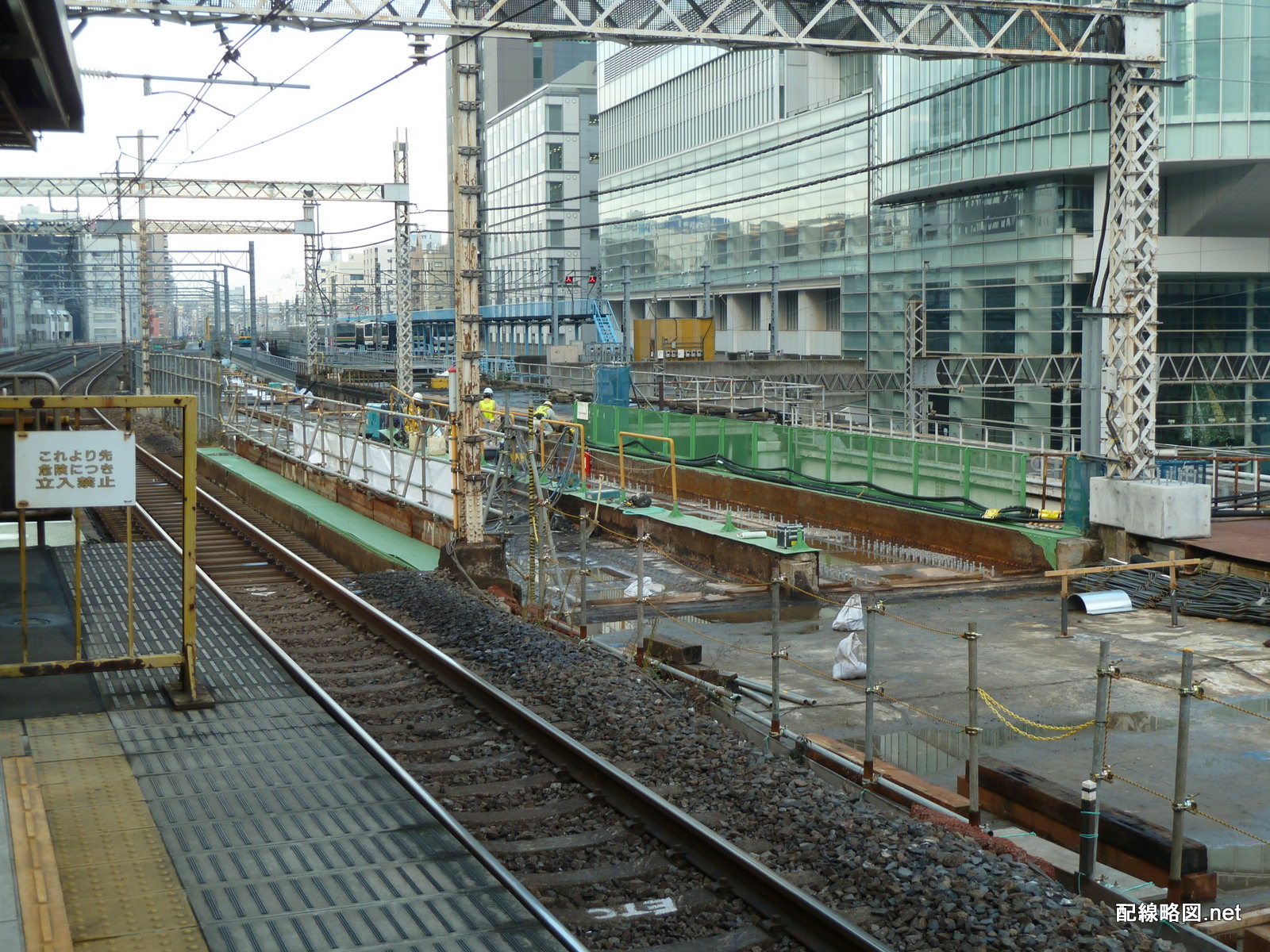

12月 高架橋は老朽化が目立つ
上野東京ライン工事 秋葉原駅2012年12月
12月 新設高架橋始端
上野東京ライン工事 秋葉原駅2012年12月
12月 神田方

2013年

全く手付かずだった秋葉原駅付近にも線路の敷設が始まりました。年明けから夏にかけて御徒町方から線路がだんだん伸びてきて、秋までには東京方面と繋がったと思われます(駅間の高架上は観察が不可能なため正確なことは不明です)。線路の敷設は仮設のレールから枕木をぶら下げ、コンクリートを流し込んで固めたあと、仮設レールを撤去して改めて本説のレールを取り付けるという工法で行われました。

御徒町方では、京浜東北線などと共用している留置線時代の古い架線柱を新品に交換していました。5月頃に新架線柱を設置し、架線を付け替えたあと12月に古いものを撤去していました。

御徒町方

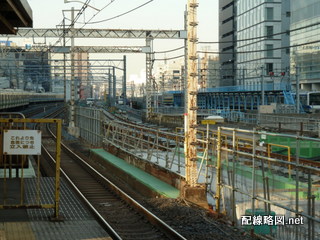

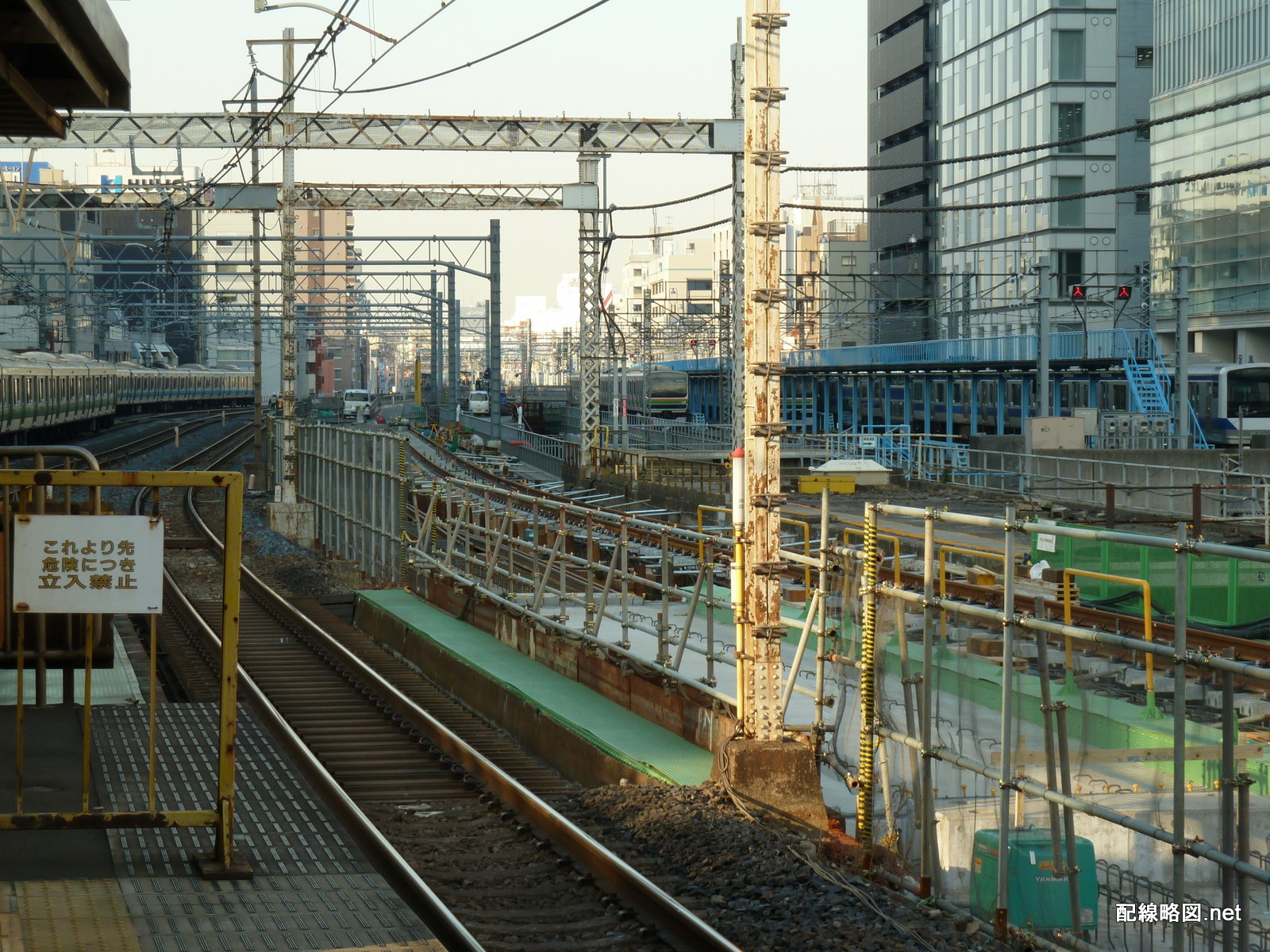

上野東京ライン工事 秋葉原駅2013年2月
2月 御徒町方から上り線路が伸びてきた

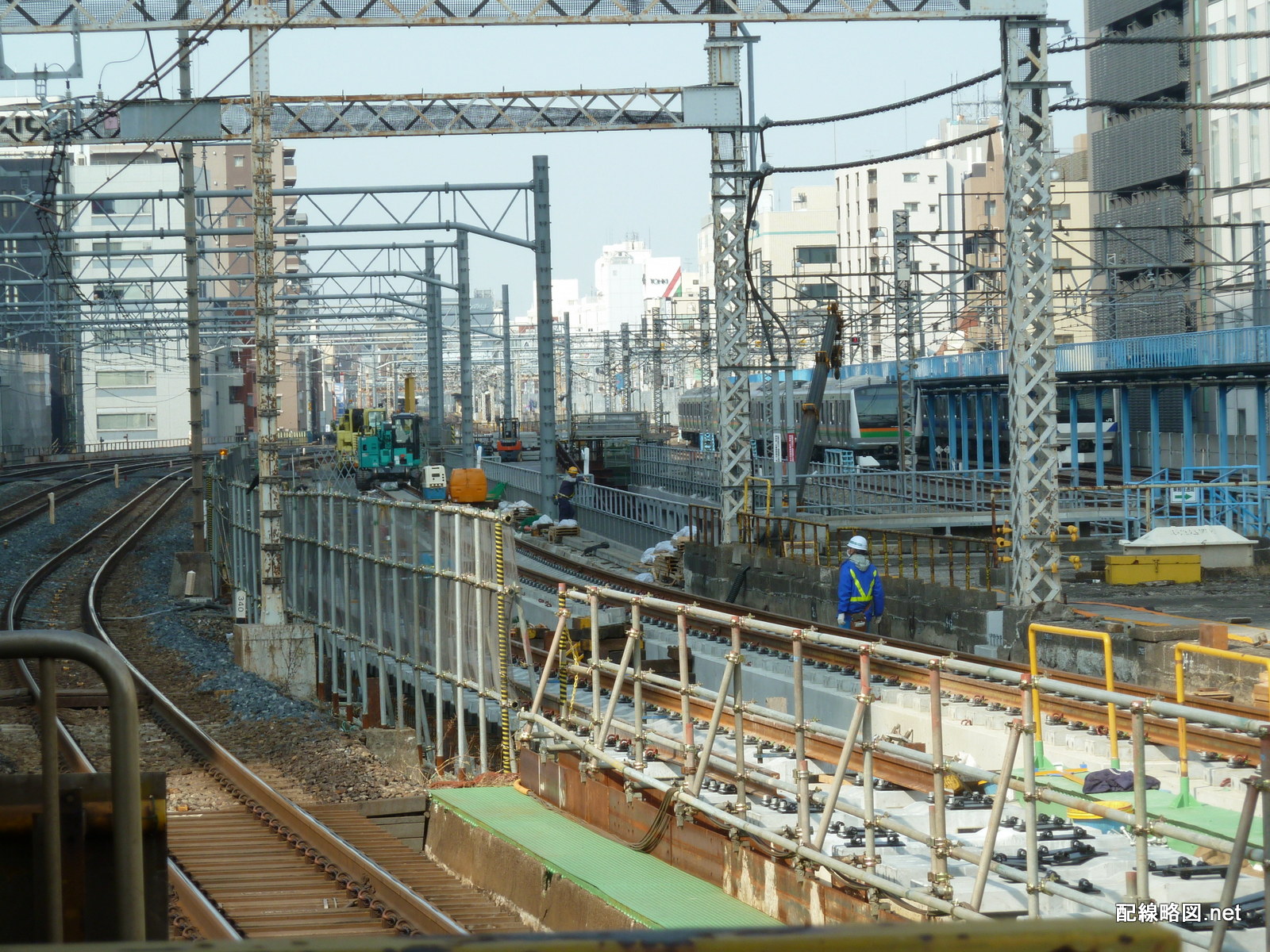

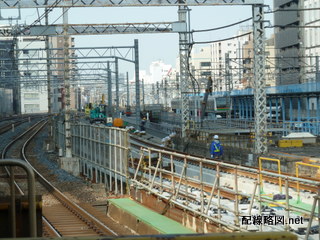

上野東京ライン工事 秋葉原駅2013年3月
3月 下り線路も
上野東京ライン工事 秋葉原駅2013年7月
4月 路盤は完成
上野東京ライン工事 秋葉原駅2013年7月
7月 線路が本設された

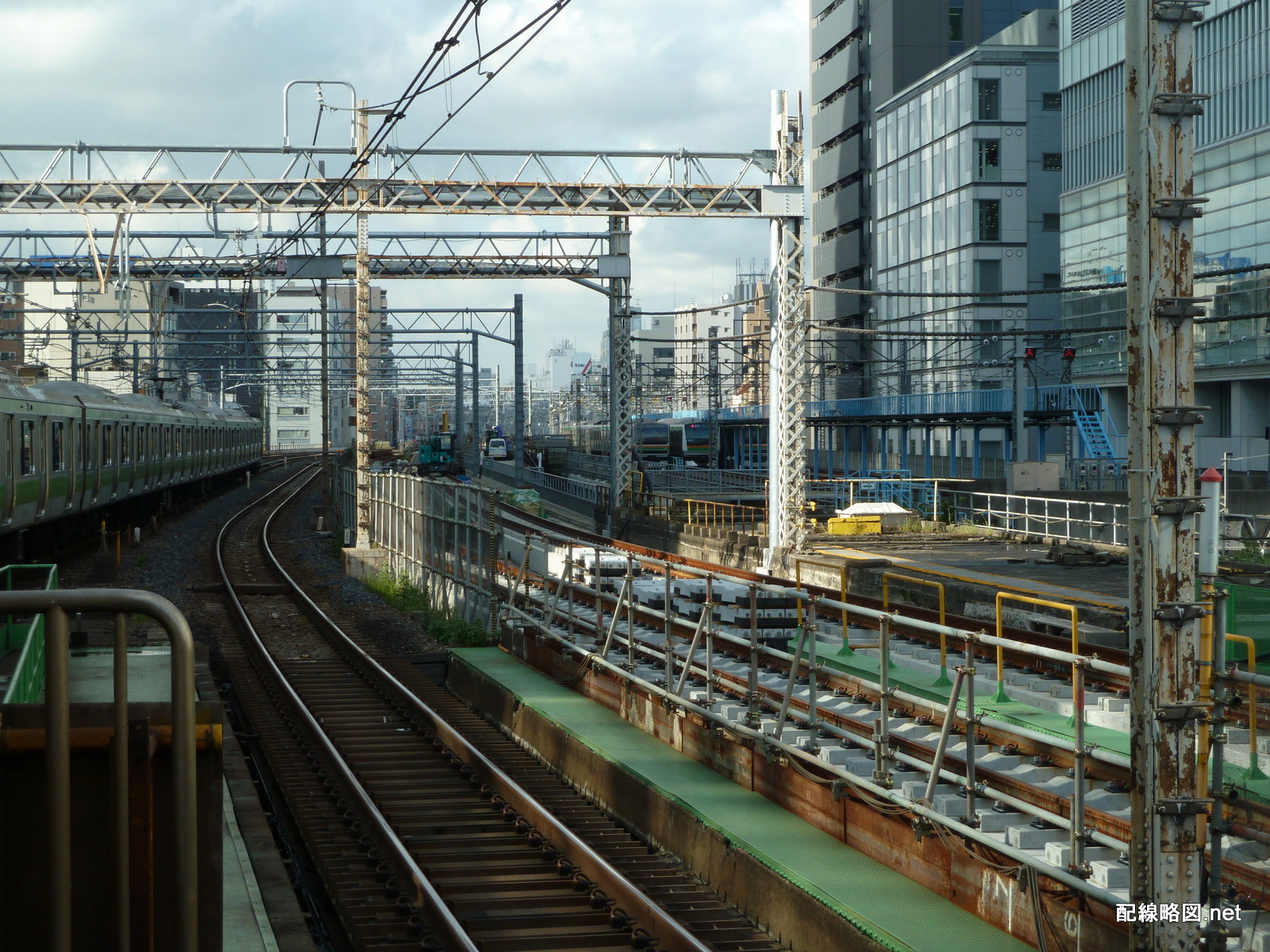

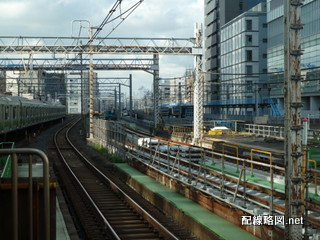

上野東京ライン工事 秋葉原駅2013年9月
9月 新旧架線柱が2つ並ぶ

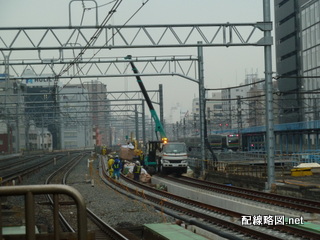

上野東京ライン工事 秋葉原駅2013年12月

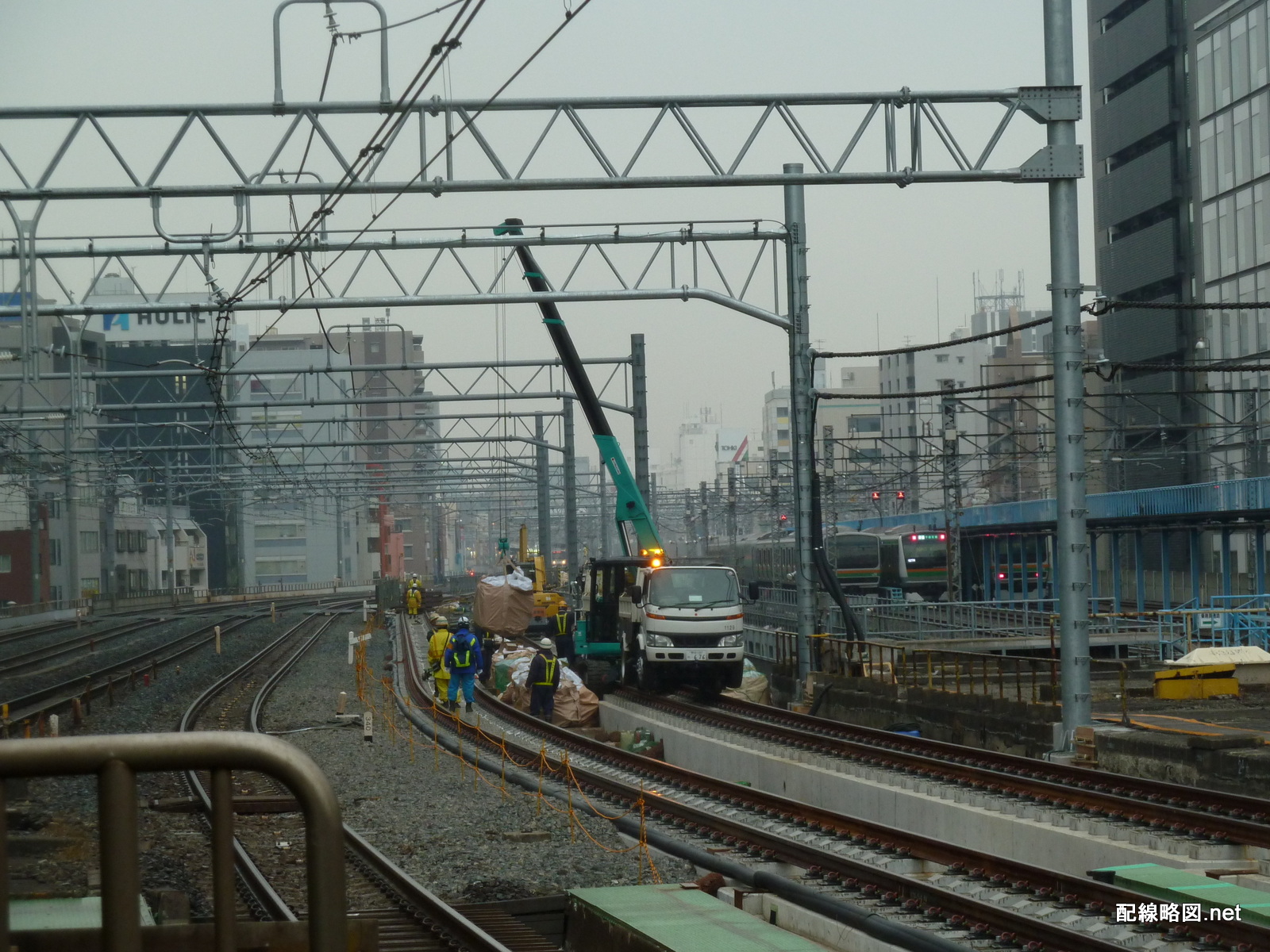

12月 旧架線柱が撤去

ホーム中央付近

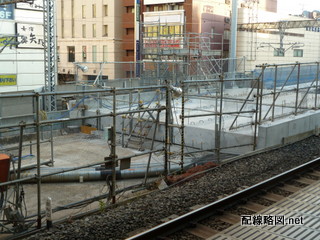

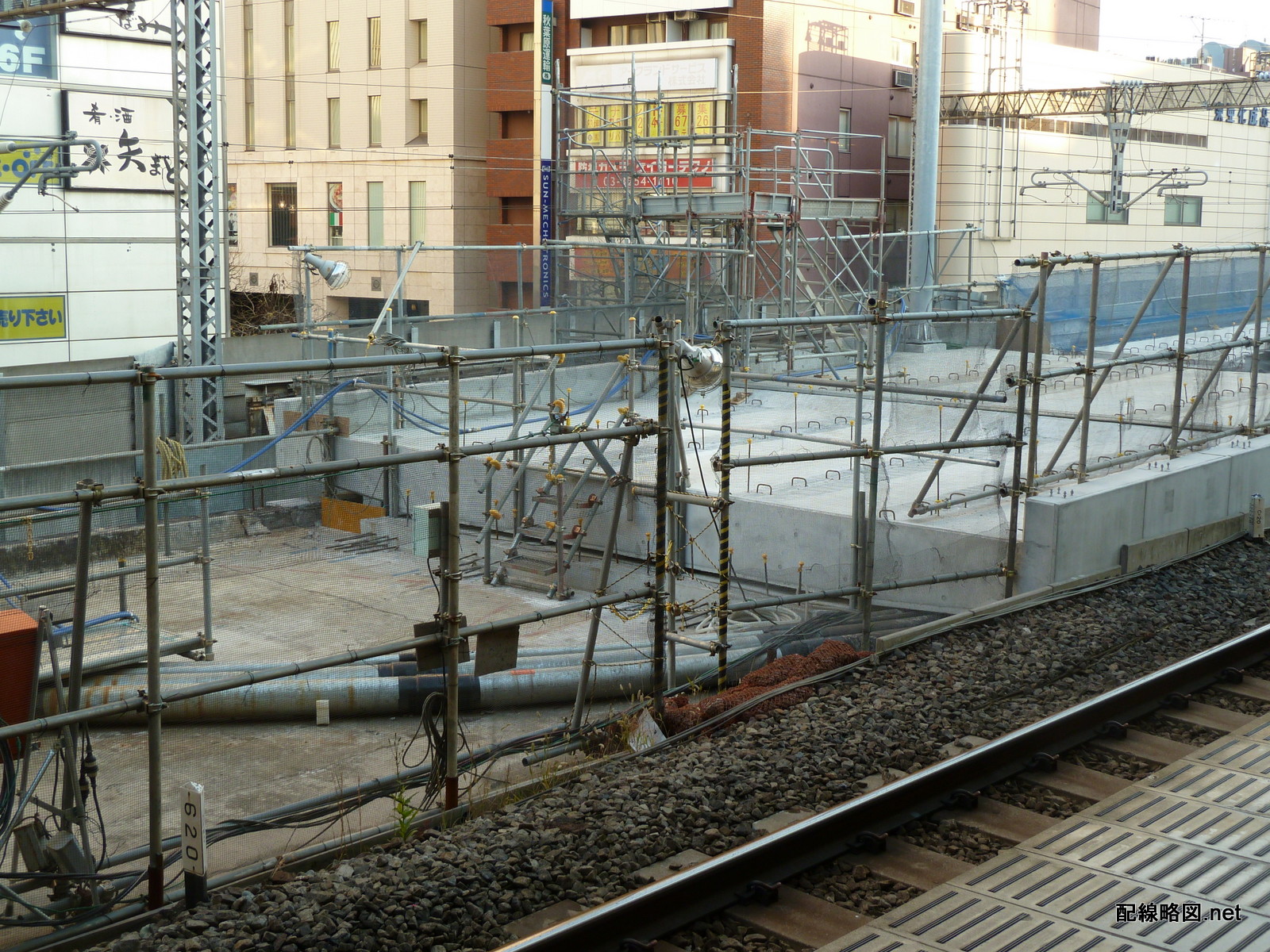

上野東京ライン工事 秋葉原駅2013年1月
1月 新設高架橋と既設路盤との間に段差

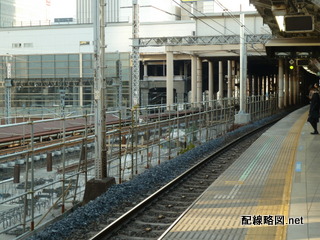

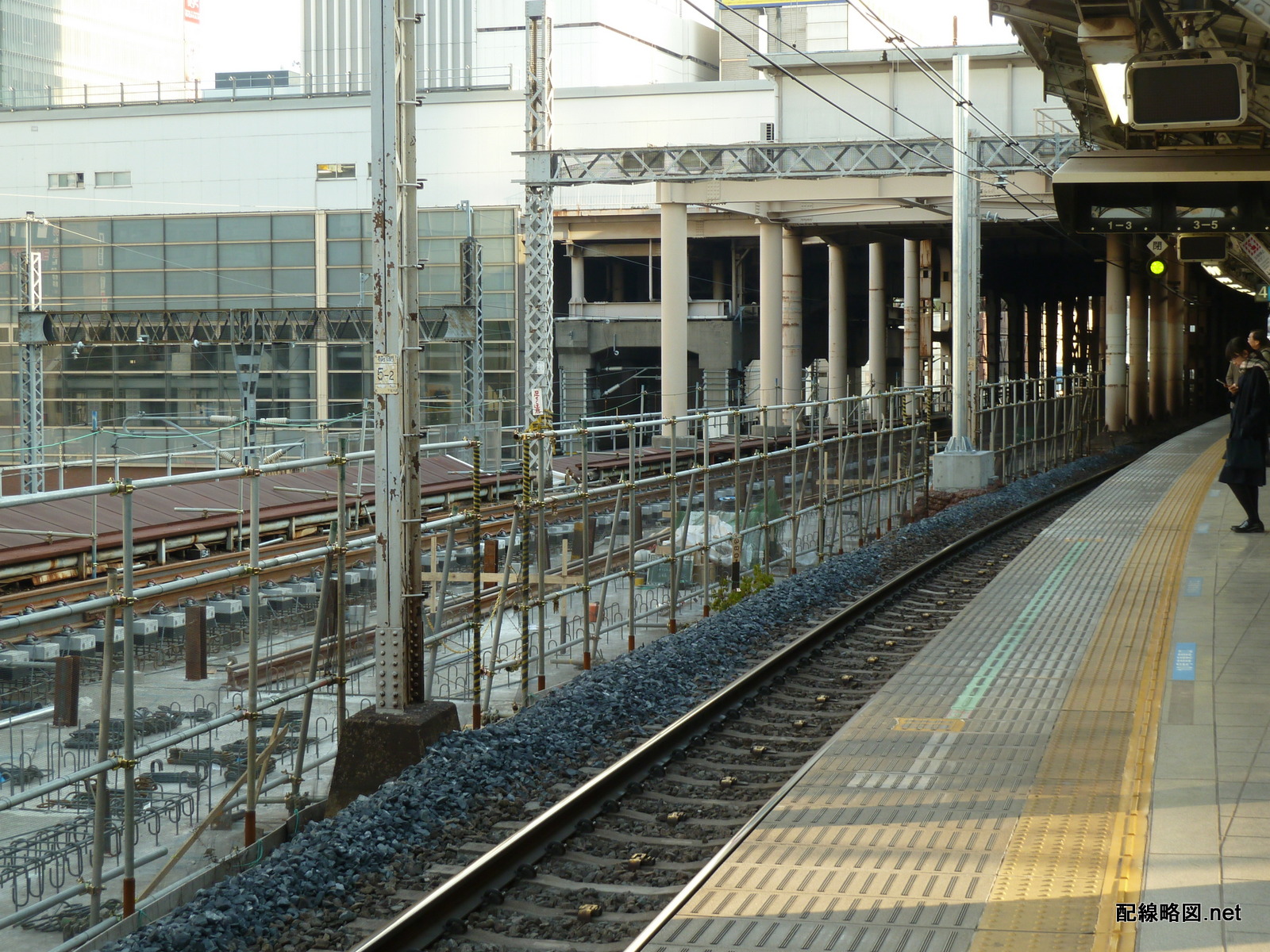

上野東京ライン工事 秋葉原駅2013年2月
2月 鉄筋が組まれている
上野東京ライン工事 秋葉原駅2013年4月
4月 高架橋アプローチ部建設
上野東京ライン工事 秋葉原駅2013年5月
5月 線路がアプローチ部に
上野東京ライン工事 秋葉原駅2013年7月
7月 線路が伸びてきた
上野東京ライン工事 秋葉原駅2013年12月

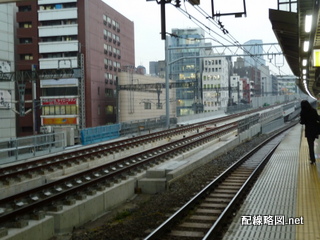

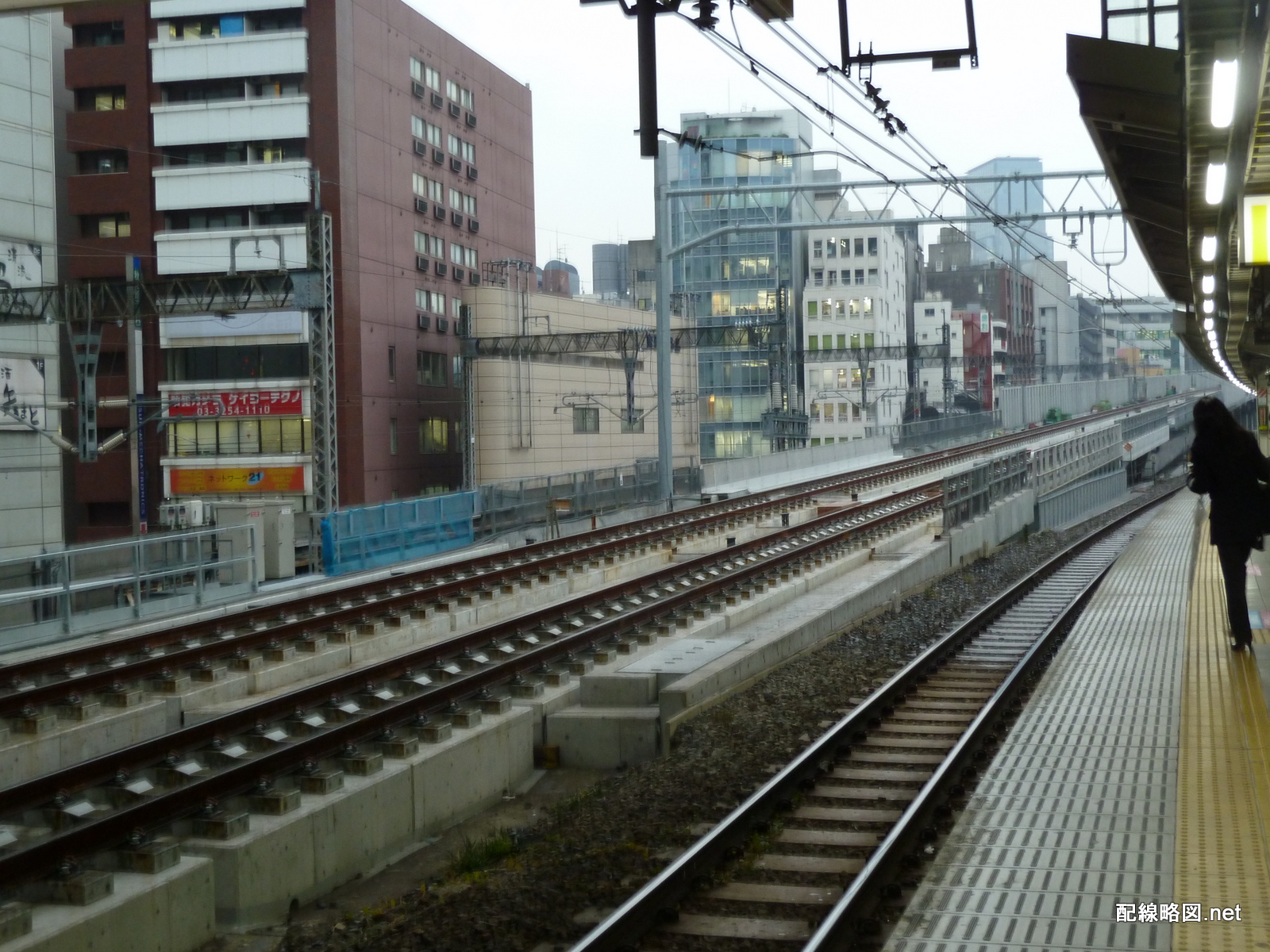

12月 工事用仮柵が撤去

神田方

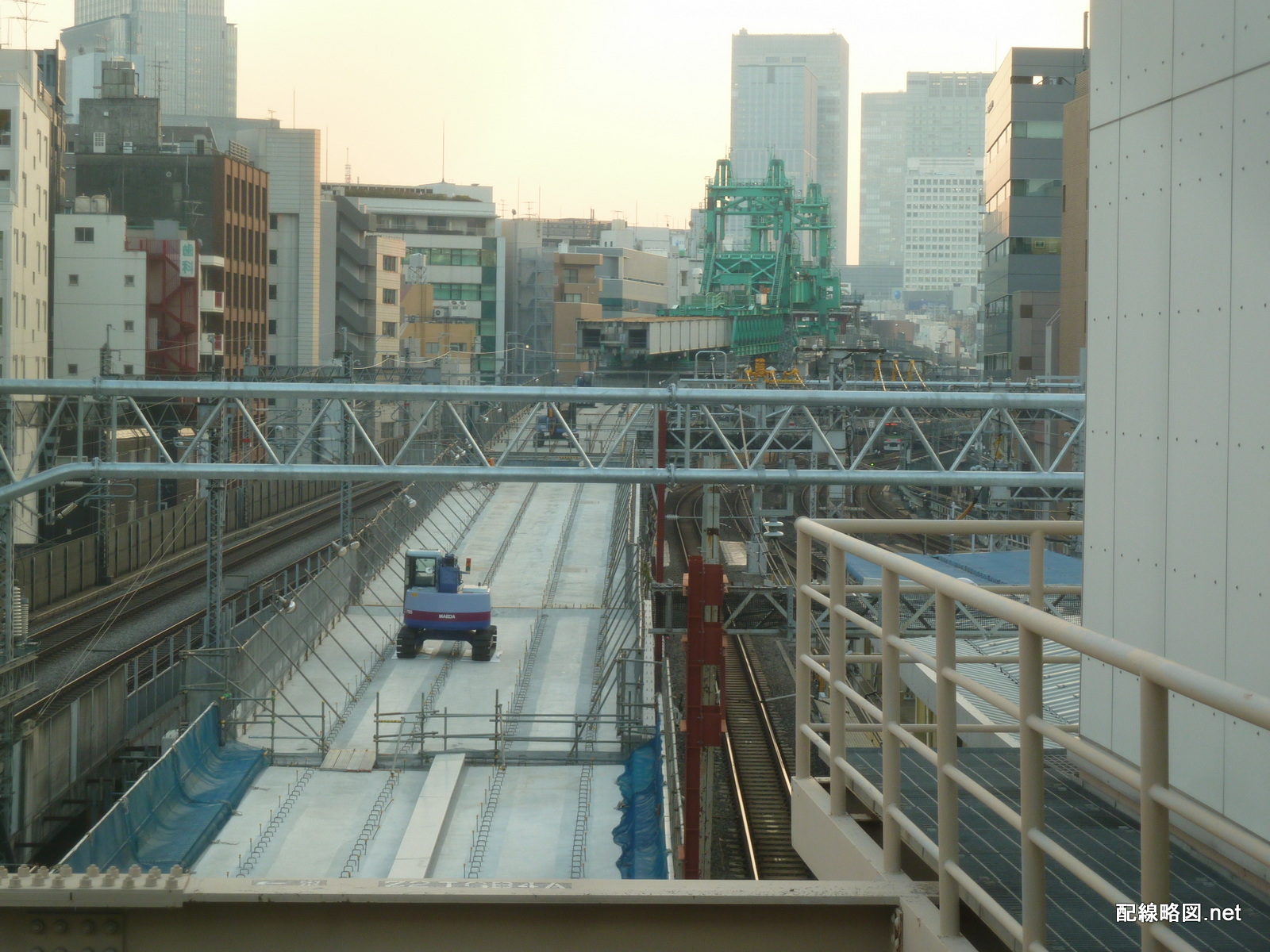

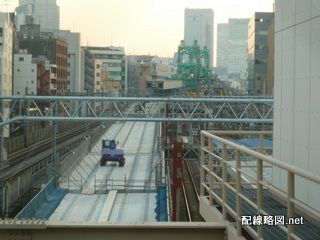

上野東京ライン工事 秋葉原駅2013年1月
1月 高架橋はほぼ完成
上野東京ライン工事 秋葉原駅2013年7月
7月 線路が高架橋に乗り入れる
上野東京ライン工事 秋葉原駅2013年10月
10月 クレーン下の緑色構造物撤去

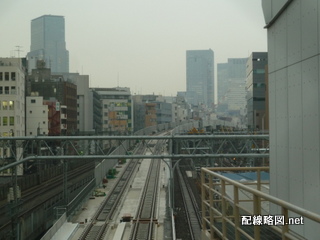

上野東京ライン工事 秋葉原駅2013年12月

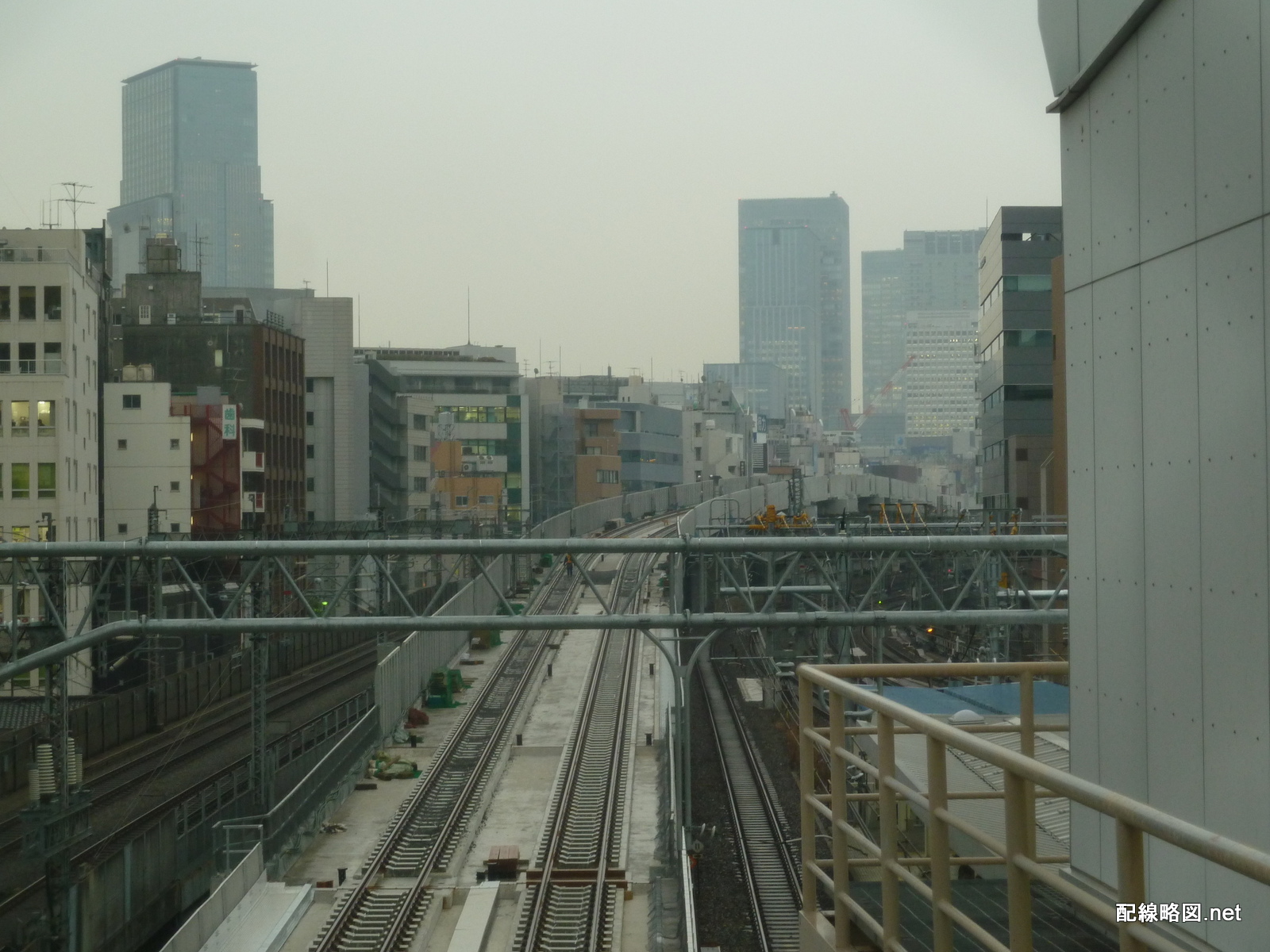

12月 クレーンが撤去

2014年

2014年前半は、軌道への砕石散布、架線の設置が行われました。軌道はバラスト軌道ではなくコンクリートの省力化軌道ですが、騒音軽減のために砂利を敷いているものと思われます。

4月頃には、ホーム・京浜東北線線路と上野東京ライン線路とを分離するように柵が設置されました。京浜東北線の人身事故の際に、復旧作業を妨げることなく上野東京ラインを運転再開できるようにするためでしょうか。山手線などで起こった人身事故の影響を広範囲にもたらしがちな、湘南新宿ラインの教訓を生かしているといえます。

御徒町方

上野東京ライン工事 秋葉原駅2014年2月
2月 線路に砂利、架線柱には金具が
上野東京ライン工事 秋葉原駅2014年4月
4月 架線、防護柵設置

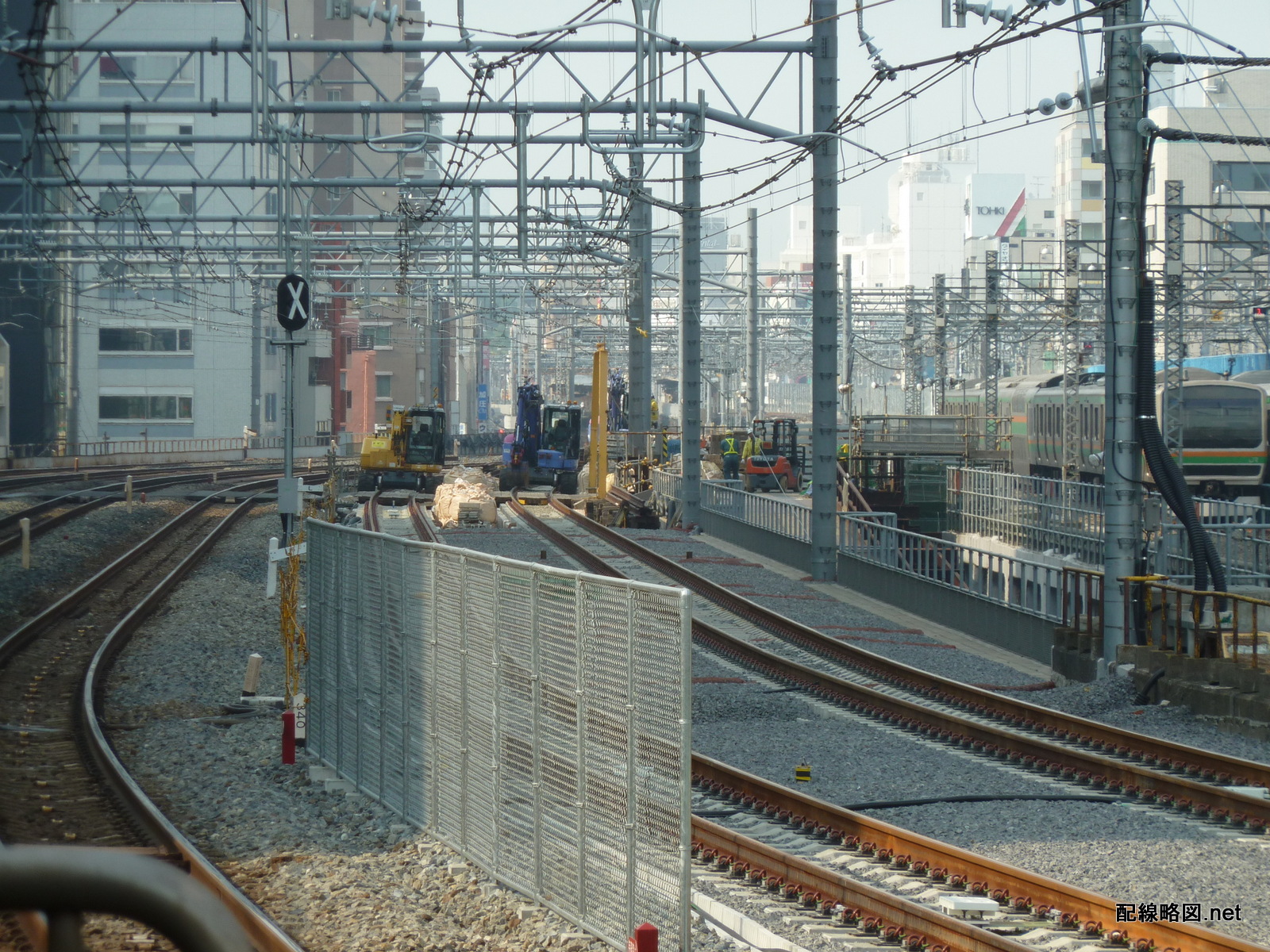

上野東京ライン工事 秋葉原駅2014年6月
6月 砂利がきれいに均された
上野東京ライン工事 秋葉原駅2014年7月
7月 速度制限標識、勾配標などが設置

ホーム中央付近

上野東京ライン工事 秋葉原駅2014年2月
2月 新設高架部にも架線柱が設置された
上野東京ライン工事 秋葉原駅2014年4月
4月 防護柵設置
上野東京ライン工事 秋葉原駅2014年5月
4月 中継信号機設置(写真は5月)

神田方

上野東京ライン工事 秋葉原駅2014年2月
2月 新設高架部にも架線柱が設置された
上野東京ライン工事 秋葉原駅2014年4月
4月 架線が東京方面まで張られた

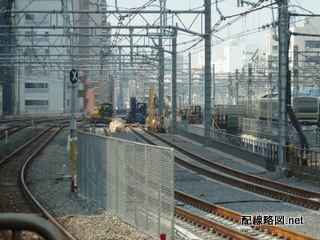

上野東京ライン工事 秋葉原駅2014年6月
6月 砂利がきれいに均された
